电容触控屏贴合有那些工艺？

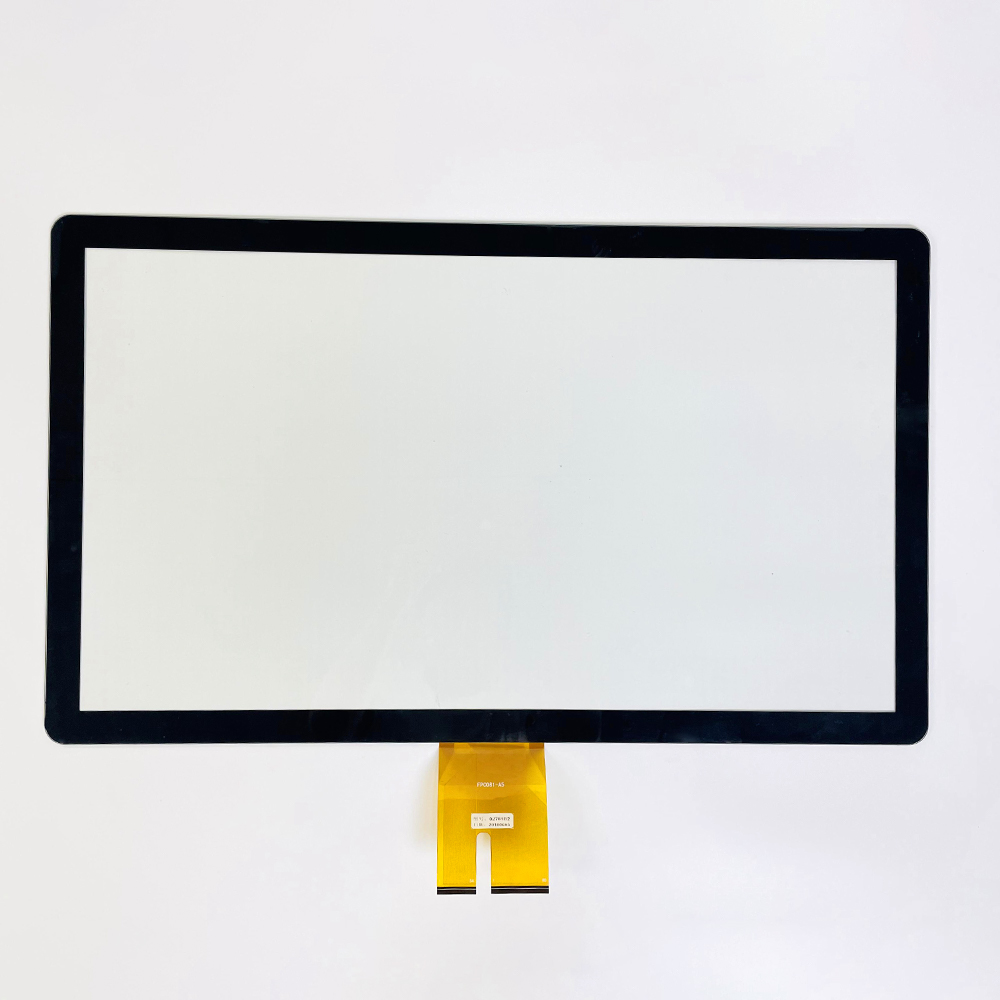

电容触控屏的贴合工艺是将触控层（如ITO传感器）、盖板玻璃（Cover Lens）和显示面板（如LCD或OLED）等组件粘合在一起的关键制造步骤。以下是常见的贴合工艺及其特点：

1. OCA光学胶贴合（Optically Clear Adhesive）

原理：使用固态光学透明胶膜（OCA）将触控层与盖板玻璃或显示面板贴合。

步骤：

   1. 清洁各层表面。

   2. 将OCA胶膜贴合到盖板或触控层。

   3. 通过真空贴合机进行层压，排除气泡。

优点：

高透光率（>90%），显示效果佳。

工艺成熟，良率高。

无溶剂挥发，环保。

缺点：

OCA胶膜成本较高。

对设备精度要求高（需真空环境）。

应用：智能手机、平板电脑等高端设备。

---

2. OCR液态光学胶贴合（Optically Clear Resin）

原理：使用液态光学胶（如UV固化胶）填充触控层与显示层之间的间隙。

步骤：

   1. 点胶或涂布液态OCR。

   2. 贴合后通过紫外线固化。

优点：

适应曲面或复杂结构。

成本低于OCA。

缺点：

固化过程可能产生气泡或杂质。

需严格环境控制（无尘车间）。

应用：车载屏幕、工控设备等。

3. 水胶贴合（Water-based Adhesive）

原理：利用水溶性胶水（如PVA胶）进行贴合，通过烘干固化。

步骤：

   1. 涂布水胶。

   2. 贴合后通过加热或自然干燥固化。

优点：

成本低，工艺简单。

适用于大尺寸屏幕。

缺点：

固化时间长，效率低。

透光率和耐久性较差。

应用：低端消费电子、教育设备。

---

4. 全贴合（Full Lamination）

原理：将触控层、盖板和显示面板完全粘合，不留空气层。

特点：

减少光线反射，提升显示清晰度。

防尘防水性能更好。

工艺复杂，成本高。

应用：高端智能手机、VR设备。

---

5. 框贴（Air Gap贴合）*

原理：仅在触控层和显示面板边缘涂胶，中间留有空气层。

特点：

   - 成本低，工艺简单。

   - 显示效果较差（易反光、进灰）。

应用：低端电子产品、早期触控屏。

---

6. GFF（Glass-Film-Film）贴合

原理：在玻璃盖板下方叠加多层ITO薄膜传感器。

步骤：

   1. 将ITO薄膜与玻璃盖板通过OCA贴合。

   2. 多层堆叠后与显示面板结合。

优点：支持多点触控，成本适中。

缺点：厚度较大，透光率略低。

应用：中端手机、平板。

---

7. OGS（One Glass Solution）

原理：将触控传感器直接制作在盖板玻璃内侧，减少层数。

步骤：

   1. 在玻璃盖板上蚀刻ITO电路。

   2. 直接与显示面板贴合。

优点：

厚度更薄，透光率更高。

工艺简化，成本降低。

缺点：玻璃破损时需整体更换。

应用：超薄手机、智能手表。

---

工艺选择的关键因素*

1.成本：OCA > OGS > OCR > 水胶。

2. 显示效果：全贴合 > OGS > GFF。

3. 耐用性：OCA/OGS > OCR > 框贴。

4. 生产环境：OCR/OCA需无尘车间，水胶要求较低。

5. **产品类型**：柔性屏多用OCR，超薄屏倾向OGS。

---

通过合理选择贴合工艺，可以平衡性能、成本和量产效率，满足不同应用场景的需求。
